Khảo sát địa hình bằng Flycam hoặc UAV hoặc Drone đang rất phát triển tại Việt Nam, đặc biệt khi công nghệ và phương tiện ngày càng dễ tiếp cận tại Việt Nam hơn bao giờ hết. Bên cạnh đó, nhiều công trình nghiên cứu lãnh vực không ảnh tại các trường đại học đã đánh giá đây là một phương pháp rất hiệu quả trong lãnh vực đo đạc, khảo sát địa hình hiện nay.
Dịch vụ khảo sát địa hình Flycam (UAV) RTK không những đẩy nhanh tiến độ mà còn đảm bảo chất lượng theo yêu cầu. Sản phẩm khảo sát địa hình bằng Flycam đa dạng, thích hợp cho thiết kế, quy hoạch, cung cấp dữ liệu phục vụ nghiên cứu tiền khả thi, thi công công trình trên phạm vi lớn. Với hơn 400 dự án bay chụp thành lập bản đồ bằng UAV, chúng tôi đúc kết các ưu điểm mà UAV mang lại trong lãnh vực đo đạc địa hình. Cùng tìm hiểu ở phần sau.
LIÊN HỆ KHẢO SÁT ĐỊA HÌNH BẰNG FLYCAM 0903692185
Mục lục nội dung
Khảo sát địa hình UAV là gì?
UAV là máy bay không người lái. Viết tắt bởi cụm từ tiếng Anh: Unmanned Aerial Vehicle.
Khảo sát địa hình UAV là dùng thiết bị bay không người lái thu thập dữ liệu bề mặt địa hình. Dữ liệu có thể thu thập bằng quang học, Lidar.
Các dữ liệu thu thập được xử lý bằng phần mềm chuyên dụng như Agisoft, Pix4D hoặc DJI Terra.
Sản phẩm của khảo sát địa hình UAV là bản đồ địa hình, mô hình DEM, mô hình 3D point cloud và ảnh trực giao.
Khảo sát địa hình bằng Flycam và việc thu nhận dữ liệu bằng Flycam đảm bảo các điều kiện sau:
- Ảnh chụp có độ phủ ngang tối thiểu
- Ảnh chụp có độ phủ dọc tối thiểu
- Dữ liệu ảnh chụp có thông số GPS trong tâm ảnh
- Có các điểm GCP (điểm khống chế mặt đất – groud control points), điểm CP( điểm kiểm tra – check points).
- Phần mềm chuyên dụng để xử lý dữ liệu UAV thành lập bản đồ.
Kết quả việc xử lý dữ liệu cung cấp mô hình độ cao số DEM, ảnh trực giao, 3D point Cloud và nhiều loại dữ liệu khác đúng tọa độ VN2000 hoặc WGS84.
Các dữ liệu này được lọc ra và biên tập thành lập các bản đồ chuyên đê. Trong đó có bản đồ địa hình các tỷ lệ như 1/500, 1/1000, 1/2000, 1/5000 và 1/10000 theo tiêu chuẩn.
Lý do chọn khảo sát địa hình trong trắc địa bằng Drone?
Bạn đang đầu tư một dự án về trang trại, sân golf, khu du lịch nghỉ dưỡng hoặc một dự án bất động sản có quy mô lớn.
Việc ghi nhận lại số liệu bề mặt địa hình bằng phương pháp truyền thống trong 1 thời gian dài rất rất tốn kém, nhất là phạm vi dự án lên đến hàng trăm hecta.
Thông thường các dự án chỉ quan tâm đến số liệu địa hình lần đầu tiên để tính toán san lấp, phục vụ công tác thiết kế 1/1000, 1/2000 và thậm chí là 1/500….
Một số dự án đòi hỏi quan sát bề mặt và những diễn biến, biến động trong một khoảng thời gian nhất định.
Lúc này khảo sát địa hình bằng Drone hữu ích vô cùng với:
- Chi phí rẻ nhất hiện nay
- Thời gian thực hiện nhanh nhất.
- Bạn có thể kiểm tra lại bề mặt địa hình không những bằng hình ảnh mà còn có cả mô hình 3D của địa hình.
Ngày 30 tháng 6 năm 2021 Bộ Tài Nguyên và Môi Trường đã ban hành Thông tư 07/2021/TT- BTNMT về “Quy định kỹ thuật thu nhận và xử lý dữ liệu ảnh số từ tàu bay không người lái phục vụ xây dựng, cập nhật cơ sở dữ liệu nền địa lý quốc gia tỷ lệ 1:2.000, 1:5.000 và thành lập bản đồ địa hình tỷ lệ 1:500, 1:1.000.
Như vậy, về quy định hành lang pháp lý, phương pháp khảo sát địa hình tỷ lệ 1/500, 1/1000 bằng Flycam đã được cơ quan nhà nước công nhận.
Các ưu điểm khảo sát hiện trạng địa hình bằng Flycam (UAV)
Việc ứng dụng UAV trong khảo sát địa hình nói riêng và trong việc thành lập bản đồ hiện trạng mang lại rất nhiều lợi ích. Cùng xem qua 6 lợi ích thiết thực nhất:
- Tiết kiệm chi phí. Đây là mục tiêu tối thượng để áp dụng công nghệ đo đạc mới. Theo phương pháp khảo sát địa hình truyền thống, nếu khu vực quá rộng lớn hoặc có thể chia cắt nhiều thì việc khảo sát đo đạc rất kho khắn.
- Ngân sách cho việc đo đạc khảo sát gia tăng rất nhiều. Với Drone RTK, các trường hợp khó khăn đó sẽ được giải quyết và chi phí sẽ rẻ hơn nhiều.
- Tiến độ khảo sát nhanh trên phạm vi lớn. Với công nghệ Drone RTK hiện nay, việc khảo sát địa hình trên một phạm vị lớn. Chỉ cần 1-2 ngày làm hoàn thành công việc ở hiện trường.
- Trong khi đo đạc địa hình 1/1000 ở khu vực rộng lớn thì nhiều khi lên đến hơn 30 ngày. Ví dụ khu vực khảo sát 300ha, đo đạc địa hình 1/1000 2 tổ đội có thể mất 20-30 ngày làm việc.
- Lưu giữ cả hình ảnh để xem xét đối chiếu khi cần thiết. Hình ảnh trực quan tại thời điểm bay chụp, nó là nguồn tài liệu lịch sử quý giá để kiểm tra đối chiếu khi kiểm tra dự án.
- Độ chính xác tương đương với công nghệ đo đạc truyền thống nếu xử dụng Drone RTK. Tuy nhiên, việc này đòi hỏi tư vấn khảo sát địa hình phải có nhiều kinh nghiệm.
- Rất tiết kiệm nếu dự án mới chỉ ở bước khảo sát sơ bộ. Chưa chính thức triển khai, chỉ ở mức đánh giá tiền khả thi.
- Khảo sát ở những địa hình đồi núi hiểm trở cho các công trình dạng tuyến: đường giao thông, đường dây truyền tải điện….
Hiện nay, phổ biến nhất vẫn là thiết bị của hãng DJI. Phần lớn để khảo sát địa hình bằng Drone RTK sử dụng Phantom 4 RTK. Đây là một bản nâng cấp lớn cho các công tác bay chụp thành lập bản đồ. Độ chính xác cao nhờ có thiết bị RTK gắn trên máy bay.
Lý do thiết bị này phổ biến. Vì giá thành của nó trong phân khúc dùng để khảo sát địa hình. Nó rẻ hơn nhiều hãng khác có chức năng tương tự. Giá thị trường một bộ Phantom 4 RTK khoảng 200 triệu đồng.
Hạn chế của phương pháp đo đạc bằng Drone RTK trong khảo sát địa hình
Việc xin phép bay chụp ảnh để thành lập bản đồ địa hình hiện nay phức tạp trong các thủ tục xin phép bay chụp.
Thời gian xin phép bay chụp do chúng tôi thực hiện từ: 2-5 ngày là có giấy phép bay. Đơn vị cấp giấy phép bay là Cục Tác chiến – Bộ Tổng tham mưu.
Đối với những vùng địa hình chưa quen thuộc, rất dễ bị rơi mất máy bay nếu tính toán ước tính độ cao bay chụp sai lầm.
Bên cạnh đó, việc thời lượng pin của máy bay hiện tại còn yếu. Thời gian bay chụp của một ca máy chỉ khoảng 20-30 phút. Việc thiết kế tuyến bay chụp đòi hỏi người khảo sát có nhiều kinh nghiệm để tối ưu hóa việc bay chụp cho dự án.

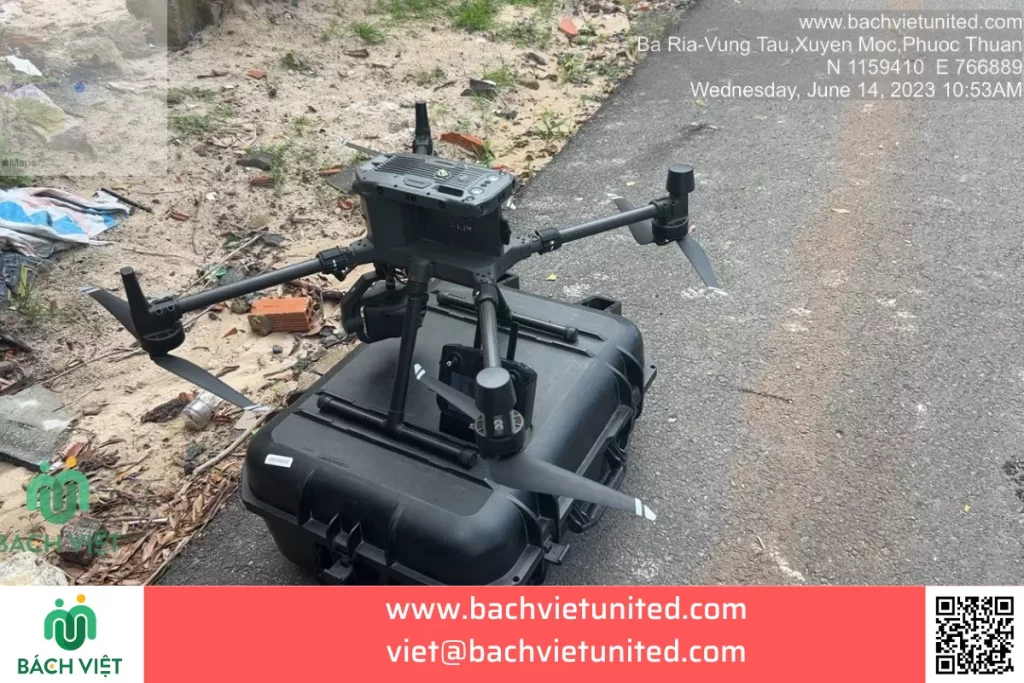

Khảo sát địa hình Flycam M300 RTK dự án điện gió Hà Tĩnh
Đơn giá khảo sát địa hình bằng Flycam là bao nhiêu
Đơn giá khảo sát địa hình bằng UAV hoặc Flycam tùy thuộc quy mô của khu vực cần khảo sát và tỷ lệ bản đồ địa hình cần thành lập.
Đơn giá khảo sát địa hình tỷ lệ 1/2000 thường rẻ hơn 50-70% so với khảo sát địa hình 1/500 bằng Flycam.
Bên cạnh đó, khu vực cây bụi nhiều cần đo đạc chi tiết bằng truyền thống cũng dẫn đến giá khảo sát địa hình bằng Flycam thay đổi.
Khu vực đồi trống thì đơn giá khảo sát địa hình flycam rẻ hơn vùng nhiều cây bụi.
Thêm nữa, khu vực diện tích dưới 50ha việc khảo sát địa hình bằng Flycam thường được tính như sau:
- Khoán gọn khảo sát địa hình bằng Flycam với mức chi phí từ 20-40 triệu.
- Chi phí di chuyển và lưu trú
- Các dịch vụ cộng thêm như webgis, mô hình 3D point cloud trực tuyến.
Các vùng khảo sát địa hình bằng Flycam có quy mô từ 50 ha trở lên. Công ty Bách Việt sẽ báo giá theo đơn giá 1ha. Đơn giá giao động từ 250 – 1 triệu tùy tỷ lệ bản đồ, mức độ khó khăn.
Bên cạnh đó, giá khảo sát địa hình bằng Flycam còn phụ thuộc việc xây dựng mốc tọa độ, cao độ tại dự án. Dự án cần lập báo cáo khảo sát địa hình không. Hồ sơ khảo sát có nộp cơ quan quản lý nhà nước để phê duyệt không.
Bình đồ địa hình trong khảo sát địa hình UAV
Khảo sát địa hình bằng flycam – máy bay không người lái cho các dự án nào?
Các dự án có thể khảo sát địa hình bằng Flycam
Là một công ty trong lãnh vực khảo sát địa hình, đo đạc địa chính với tiêu chí áp dụng công nghệ mới để tăng hiệu quả. Chúng tôi đã thực hiện rất nhiều dự án khảo sát địa hình bằng Flycam.
Chúng tôi tư vấn khảo sát địa hình tại các dự án về nông nghiệp, công nghiệp, xây dựng và bất động sản trên phạm vi lớn.
Phạm vi tư vấn khảo sát trên khắp lãnh thổ Việt Nam từ Bắc đến Nam.
Các dự án về khảo sát địa hình cho sân Golf, dự án bất động sản lớn ở Phan Thiết. Các dự án năng lượng mặt trời, điện gió, dự án khảo sát thiết kế tuyến truyền tải điện băng qua vùng đồi núi…
Các dự án khảo sát địa hình bằng Flycam chúng tôi đã thực hiện
Một số dự án khảo sát địa hình bằng Flycam mà chúng tôi đã thực hiện:
- Giám sát nông nghiệp tại Hậu Giang bằng UAV
- Khảo sát địa hình hạ lưu sông Ba Phú Yên
- Khảo sát địa hình dọc tuyến đường giao thông Đồng Nai bằng Flycam
- Khảo sát địa hình dọc tuyến đường tại Phú Yên
- Khảo sát địa hình dọc tuyến đường phục vụ thiết kế tại Bến Tre
- Khảo sát địa hình tại Gò Công Đông Tiền Giang bằng UAV
- Khảo sát địa hình và tính toán trữ lượng mỏ đá Tân Uyên Bình Dương
- Khảo sát và tính toán trữ lượng mỏ đá Tà Zon Bình Thuận
- Khảo sát địa hình 3D bằng Flycam tại Bảo Lộc
- Khảo sát địa hình 1/1000 dọc Kênh Tẻ TPHCM
- Và còn nhiều dự án khác kết hợp đo đạc truyền thống, UAV và công nghệ WebGIS.
Khảo sát địa hình bằng UAV và quét 3D hiện trạng trên không bằng thiết bị UAV ngày càng phổ biến. Tuy nhiên, trong một số dự án khảo sát địa hình bằng UAV hoặc quét 3D hiện trạng mà bạn cần lập đề cương để chủ đầu tư phê duyệt. Vậy đề cương khảo sát địa hình bằng Flycam cụ thể ra sao.
Đề cương khảo sát địa hình Flycam là gì?
Đề cương hay phương pháp khảo sát đó là tất cả những tiêu chuẩn, phương pháp thực hiện, nhân lực, thiết bị và tiến độ để đáp ứng công việc khảo sát tại một địa phương cụ thể, thời gian giới hạn phù hợp với nhiệm vụ khảo sát được chủ đầu tư phê duyệt.
Đề cương khảo sát địa hình bằng UAV là gì?
Đó là phương pháp thực hiện khảo sát địa hình bằng việc áp dụng công nghệ không ảnh.
Đề cương khảo sát địa hình bằng UAV đề cập những vấn đề nào cốt yếu?
Một đề cương khảo sát địa hình bằng UAV phải nêu rõ 4 điềm cốt yếu sau:
- Tỷ lệ bản đồ địa hình cần khảo sát
- Độ phân giải mặt đất và chiều cao bay chụp
- Cách thiết lập GCP, check point và phương pháp đánh giá độ chính xác
- Cách thức xử lý dữ liệu và báo cáo độ chính xác của kết quả khảo sát địa hình bằng UAV.
Tất cả các tiêu chuẩn của đề cương tuân thủ quy định quy phạm của thông tư 07/2021/TT- BTNMT.
Bố cục đề cương khảo sát địa hình bằng Flycam
Cơ bản đề cương khảo sát địa hình bằng Flycam có bố cục tương tự đề cương khảo sát địa hình. Cụ thể danh mục đề cương mẫu như sau:
1. Các căn cứ thực hiện
2. Quy trình, tiêu chuẩn áp dụng, phương pháp và thiết bị khảo sát
2.1. Quy trình, tiêu chuẩn áp dụng
2.2. Mục đích khảo sát
2.3. Phương pháp thực hiện
2.4. Thiết bị sử dụng
2.4.1. Các thông số kỹ thuật thiết bị đo đạc
3. Phương pháp thực hiện công việc
3.1. Lập lưới đường khống chế tọa độ mặt bằng hạng iv bằng gnss
3.2. Lập lưới đường khống chế tọa độ mặt bằng đường chuyền cấp 2
3.3. Lưới độ cao hạng iv
3.4. Lưới độ cao kỹ thuật
3.5. Đo vẽ thành lập bình đồ tỷ lệ 1/1000
3.5.1. Đo vẽ thành lập bình đồ tỷ lệ 1/1000 phần trên cạn
3.6. Đo vẽ thành lập bình đồ tỷ lệ 1/1000 bằng uav
3.6.1. Đo đạc điểm khống chế mặt đất
3.6.2. Thiết kế tuyến bay và tiến hành bay chụp
3.6.3. Xử lý dữ liệu thành lập ảnh trực giao và mô hình độ cao số dem
I.1. Tổ chức thực hiện
1.1. Nhân sự thực hiện
1.2. Tiến độ thực hiện công việc
1.3. Chi phí thực hiện
3.7. An toàn lao động và vệ sinh môi trường
3.7.1. An toàn lao động
3.7.2. Biện pháp bảo vệ môi trường xung quanh
4. Kết luận và kiến nghị
Nhận đề cương mẫu khảo sát địa hình bằng Flycam
Việc xây dựng đề cương kháo sát địa hình bằng UAV tuân thủ quy định là điều bắt buộc cho tất cả các dự án. Điều này là cơ sở để tiến hành kiểm tra nghiệm thu công việc khảo sát địa hình.
Liên hệ email viet@bachvietunited.com để nhận Đề cương khảo sát địa hình bằng UAV cho dự án của bạn.
Các sản phẩm của khảo sát địa hình UAV
Các sản phẩm của khảo sát địa hình UAV như đã nêu ở phần trên. Tuy nhiên, kết quả khảo sát địa hình Flycam để dùng trong nộp hồ sơ quy hoạch, duyệt 1/500 dự án theo tiêu chuẩn bộ xây dựng còn đáp ứng các yêu cầu sau:
- Nhiệm vụ khảo sát địa hình
- Phương án khảo sát địa hình
- Báo cáo khảo sát địa hình theo quy định.
- Hồ sơ pháp lý công ty
- Hồ sơ giấy phép đo đạc bản đồ do Bộ TNMT Cấp
- Hồ sơ chứng chỉ hành nghề khảo sát xây dựng.
- Hồ sơ chủ trì khảo sát địa hình
- Kiểm định các thiết bị hỗ trợ
- Hồ sơ khai thác cao độ, tọa độ Quốc Gia do cơ quan thẩm quyền cấp.
- Bản đồ địa hình các tỷ lệ
Khi đủ các hồ sơ trên, thì việc sử dụng sản phẩm khảo sát địa hình mới đạt hiệu quả cao nhất. Do đó, khách hàng cần được công ty có đủ năng lực mới đảm bảo chất lượng sản phẩm để lưu hành và sử dụng.
Đơn giá Thành Lập Bản Đồ Bằng Công Nghệ UAV?
Thông tư 6/2022/TT-BTNMT ngày 13/11/2022 của Bộ Tài Nguyên và Môi Trường về việc ban hành định mức kinh tế – kỹ thuật thu nhận và xử lý dữ liệu ảnh số từ tàu bay không người lái phục vụ xây dựng, cập nhật cơ sở dữ liệu nền địa lý quốc gia tỷ lệ 1:2000, 1:5000 và thành lập bản đồ địa hình tỷ lệ 1:500, 1:1000.
Theo đó, đơn giá khảo sát địa hình bằng Công Nghệ UAV cũng khá cao.
Tuy nhiên, chúng tôi là công ty khảo sát địa hình quen với việc khảo sát địa hình UAV, máy móc thiết bị hiện đại, nhân sự lành nghề. Chúng tôi cung cấp dịch vụ với chi phí thực hiện rẻ hơn rất nhiều lần so với quy định.
Top 2 Công ty khảo sát địa hình bằng Flycam hiện nay
Chọn công ty khảo sát địa hình Flycam RTK uy tín lưu ý?
Hầu hết công nghệ đo đạc này hiệu quả kinh tế cao nên nhiều đơn vị chỉ cần mua thiết bị về là có thể bay chụp…. Tuy nhiên, cẩn thận vẫn hơn khi dự án của bạn rất là quan trọng. Sau đây là kinh nghiệm chọn công ty bay chụp uy tín.
- Công ty phải có chức năng đo đạc được Bộ Tài Nguyên và Môi trường cấp phép.
- Công ty phải có năng lực khảo sát địa hình tương ứng quy mô dự án bạn cần khảo sát.
- Bên cạnh thiết bị bay chụp còn phải có các thiết bị đo đạc khác để đánh giá độ chính xác của kết quả bay chụp. Kết quả bay chụp mà không có đánh giá độ chính xác, nên cẩn thận khi dùng nó.
- Công ty phải lập được bình đồ khảo sát địa hình và báo cáo khảo sát theo thông tư 46 bộ bộ xây dựng. Các chứng chỉ năng lực, bằng cấp, và thiết bị khảo sát phải được kiểm đinh. Hồ sơ phải có mốc gốc tọa độ, cao độ quốc gia được cơ quan có thẩm quyền cung cấp.
CTCP Tư vấn Thiết kế Cảng – Kỹ thuật biển
Portcoast là công ty lớn tại Việt Nam đang tham gia mạnh mẽ vào công cuộc chuyển đổi số trong khảo sát và thiết kế. Với sự đầu tư mạnh mẽ về thiết bị và phần mềm. Họ đang là công ty lớn nhất Việt Nam về khảo sát địa hình Flycam và scan 3D.
- Địa chỉ: 328 Nguyễn Trọng Tuyển, Phường 2, Tân Bình, Thành phố Hồ Chí Minh
- Số điện thoại: 028 6297 0345
Công ty TNHH Hợp Nhất Bách Việt
Hợp Nhất Bách Việt là công ty chuyên khảo sát địa hình và đo đạc bản đồ tại Việt Nam. Công ty cung cấp dịch vụ khảo sát địa hình UAV và 3D tại tất cả các tỉnh thành tại Việt Nam.
Thế mạnh của Hợp Nhất Bách Việt chính là máy móc hiện đại, nhân sự chuyên ngành địa chính, trắc địa bản đồ. Do đó, các kết quả đều có thể hiện độ chính xác rõ ràng. Hồ sơ theo các tiêu chuẩn ngành đo đạc bản đồ nên dễ dàng nộp tại các cơ quan nhà nước.
Vì chuyên môn chính của công ty là khảo sát địa hình nên chất lượng được tập trung và nghiên cứu sâu. Đáp ứng tất cả các nhu cầu của khách hàng trong lãnh vực đo đạc nói chung, và khảo sát UAV nói riêng.
